H6203 und H6203R:
FÜHREND IN SCHOTTER UND SPLITT!
Splitt- und Schotteraufbereitung mit unerreichter Trennschärfe und bis zu 800 t/h Leistung in Dreideckerbauweise.
H6203 und H6203R:
Fakten
Geneigte Siebmaschinen bedienen sich der Erdanziehungskraft zum Materialtransport. Leider reduziert sich die nutzbare Siebfläche mit zunehmender Neigung. Zudem läuft das Siebgut häufig unkontrolliert über das Sieb. Drei Exzenterwellen, im hochwertigen „huck bolt“-Kasten verbaut, machen hiermit bei der H 6203 Schluss. Ausschließlich vom Siebmaschinenhub, statt unkontrolliert herabfallend, werden Schotter, Splitte und Brechsande zielgerichtet mit bis zu 19 mm Hub und 8-facher Erdbeschleunigung über das Sieb geführt.
Diese POWERSCREEN Siebmaschine trennt sauber wie im Prüflabor. Das Überkorn wird in der Standardbauweise in Förderrichtung ausgetragen. Als „R“-Variante gelangt es seitlich auf Halde oder wird einer weiteren Maschine zu- oder rückgeführt.
Geneigte Siebmaschinen bedienen sich der Erdanziehungskraft zum Materialtransport. Leider reduziert sich die nutzbare Siebfläche mit zunehmender Neigung. Zudem läuft das Siebgut häufig unkontrolliert über das Sieb. Drei Exzenterwellen, im hochwertigen „huck bolt“-Kasten verbaut, machen hiermit bei der H 6203 Schluss. Ausschließlich vom Siebmaschinenhub, statt unkontrolliert herabfallend, werden Schotter, Splitte und Brechsande zielgerichtet mit bis zu 19 mm Hub und 8-facher Erdbeschleunigung über das Sieb geführt.
Diese POWERSCREEN Siebmaschine trennt sauber wie im Prüflabor. Das Überkorn wird in der Standardbauweise in Förderrichtung ausgetragen. Als „R“-Variante gelangt es seitlich auf Halde oder wird einer weiteren Maschine zu- oder rückgeführt.
Technische Daten
Aufgabetrichter:
5.230 x 2.700 mm
Aufgabegurt:
1.200 mm
Gurtbreiten:
Feinband: 900 mm,
Mittelkornband fein: 900 mm,
Mittelkornband grob: 900mm
Überkornband: 1.240 mm
Abwurfhöhen:
bis 4.350 mm
Bandneigung:
14-25°
Siebkasten:
6.100x 1.950 mm
Antrieb:
CAT Dieselmotor
| Aufgabetrichter: | 5.230 x 2.700 mm |
| Aufgabegurt: | 1.200 mm |
| Gurtbreiten: |
Feinband: 900 mm, Mittelkornband fein: 900 mm, Mittelkornband grob: 900mm Überkornband: 1.240 mm |
| Abwurfhöhen: | bis 4.350 mm |
| Bandneigung: | 14-25° |
| Siebkasten: | 6.100x 1.950 mm |
| Antrieb: | CAT Dieselmotor |
Arbeits-/Transportmaße
| Arbeitslänge: | 18.550 mm |
| Arbeitsbreite: | 16.250 mm |
| Arbeitshöhe: | 4.750 mm |
| Transportlänge: | 19.600 mm |
| Transportbreite: | 3.200 mm |
| Transporthöhe: | 3.600 mm |
| Gewicht Grundanlage: | 47.500 kg |
Optionen
- diverse Siebausstattungen
- Klopfeinrichtung Balldeck
- Überbandmagnet und Magnettrommel
- manuelles oder hydraulisches Schurrensystem
- Plattenband
- Bogie-Fahrgestell
- R-Version (Tausch der Bänder grob und mittelgrob, so dass Überkorn aufgehaldet oder dem Nachbrecher direkt zugeführt werden kann)

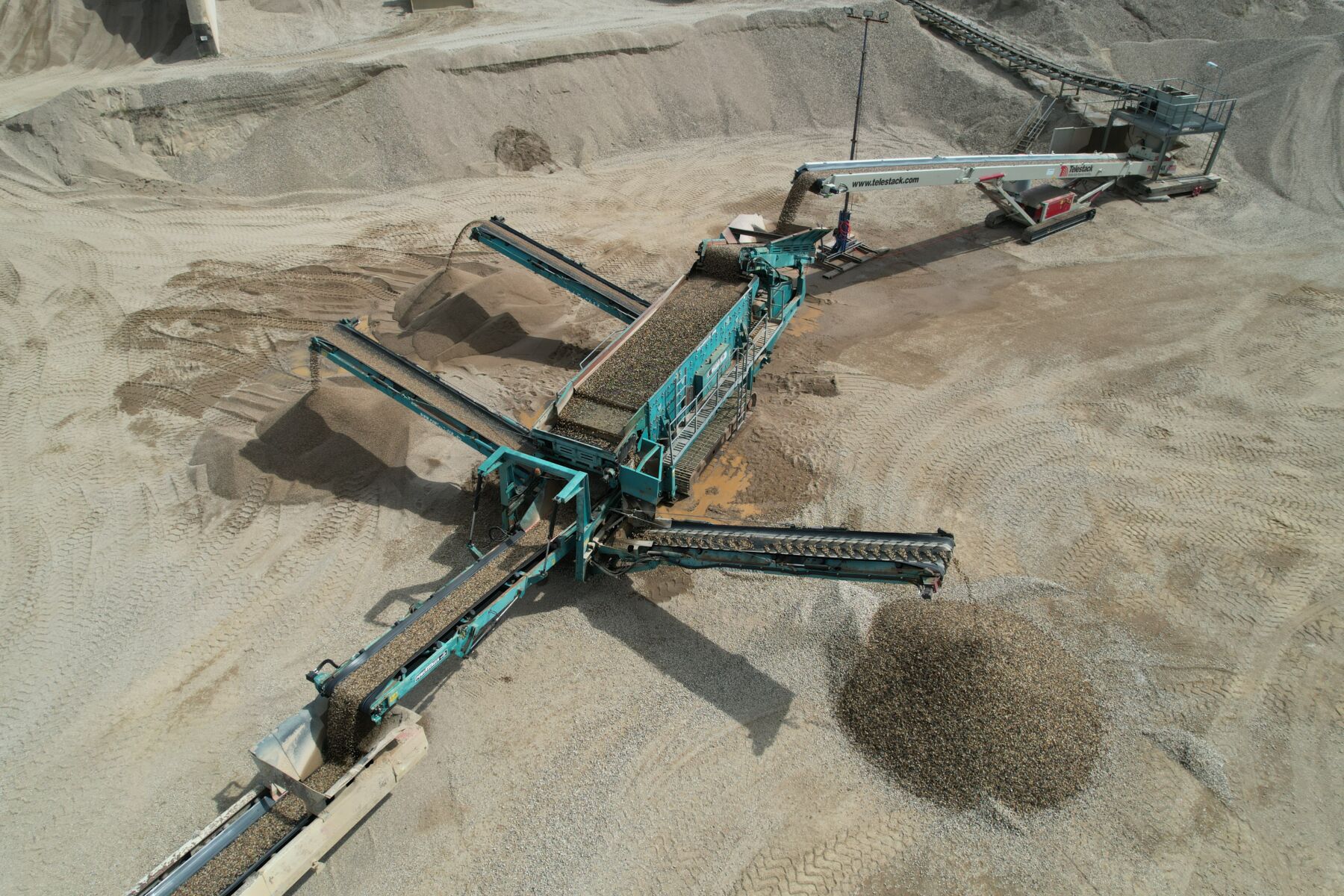

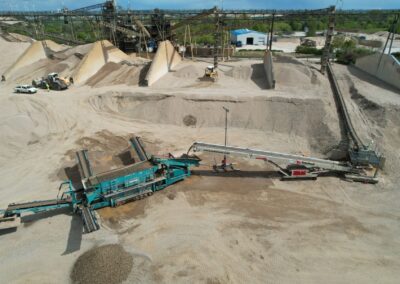

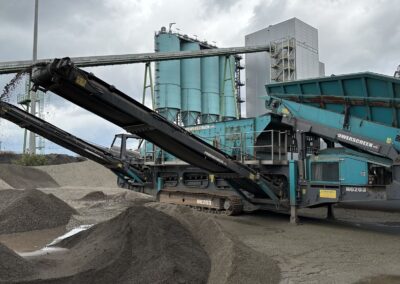

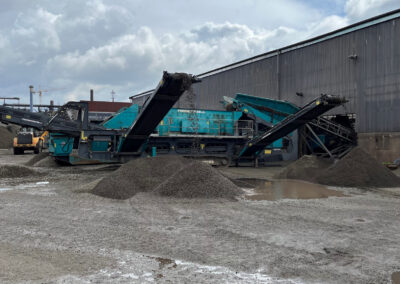

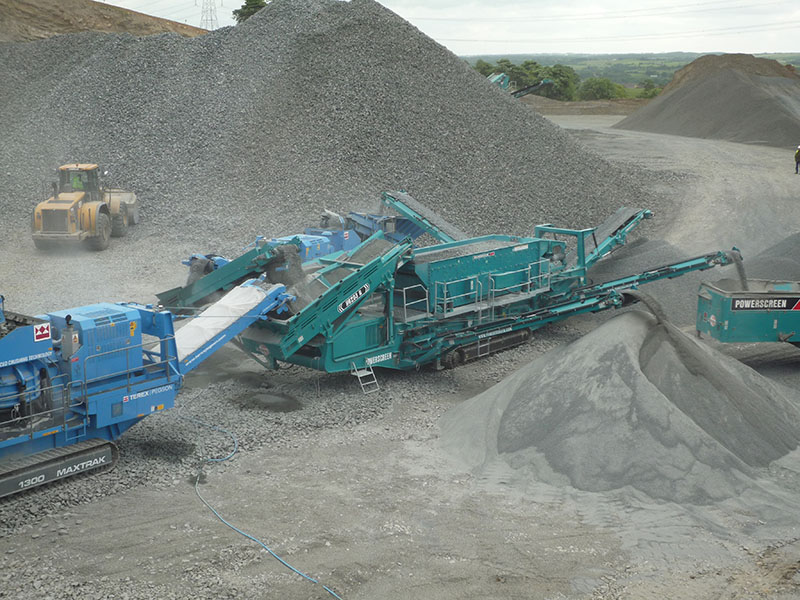

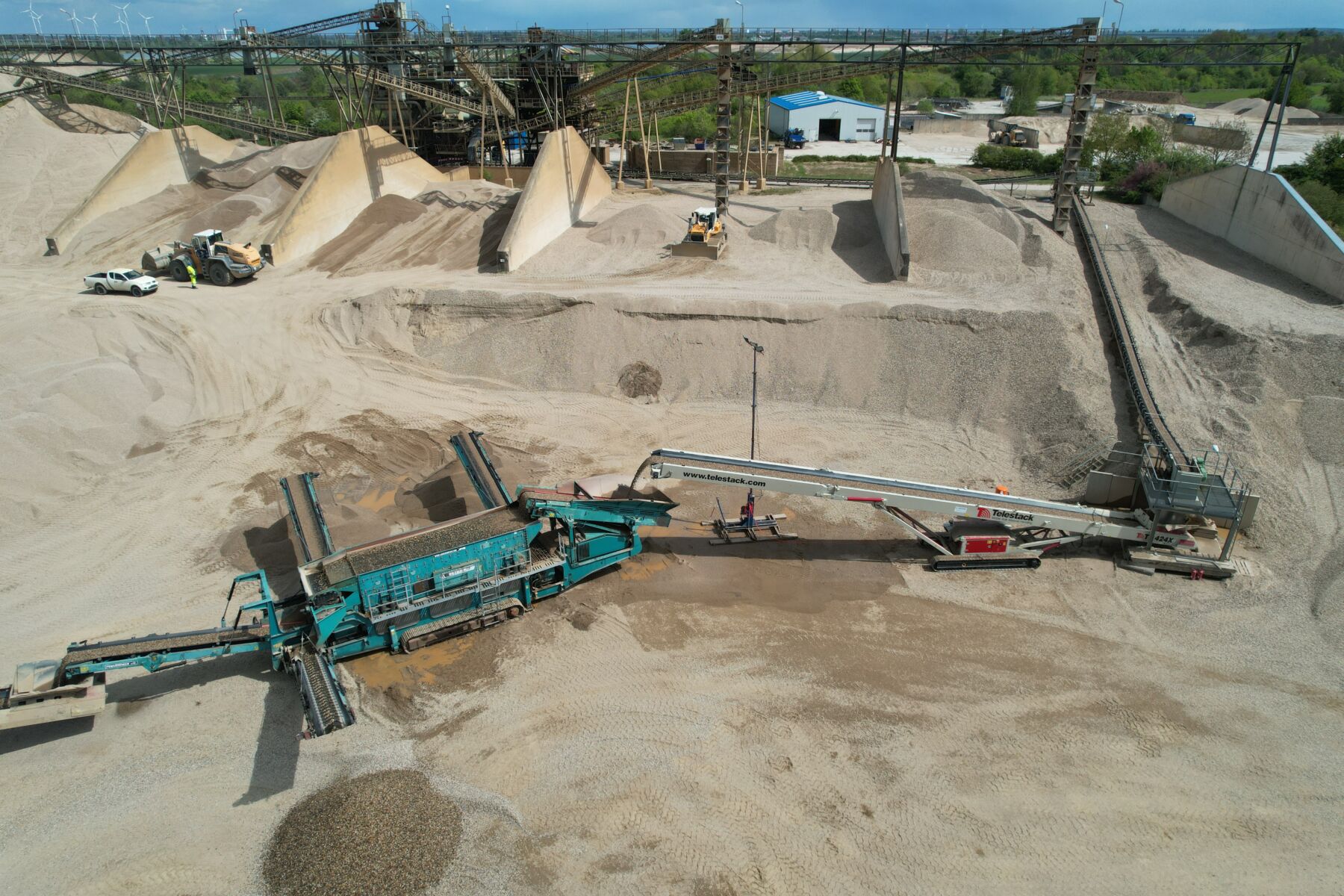

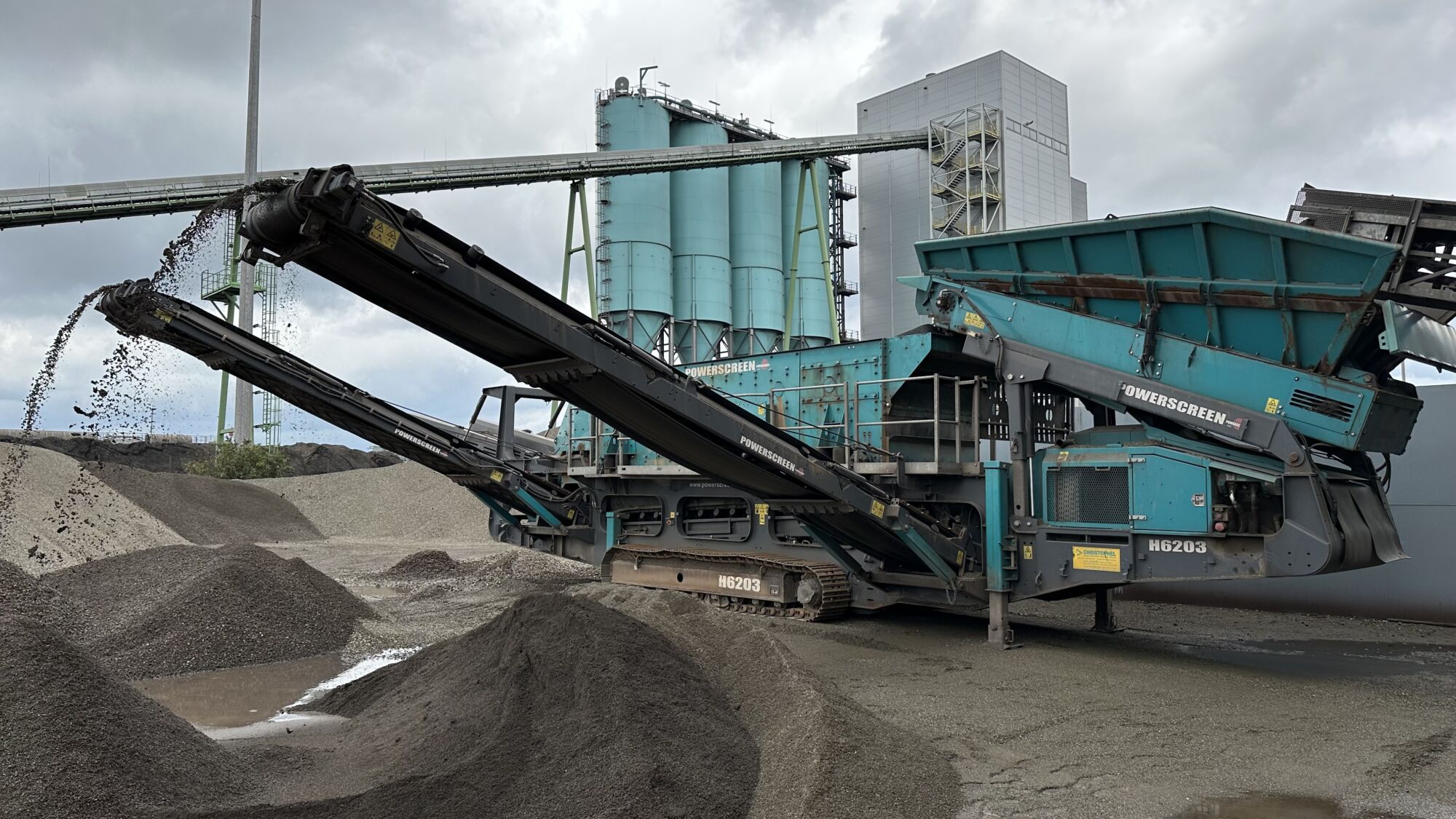

Bildergalerie
